Напор насоса — это удельная энергия, которую насос передаёт жидкости, выраженная высотой столба этой жидкости. Напор показывает, какую разность уровней и сопротивление системы способен преодолеть поток, и обычно указывается в метрах.
Что показывает напор

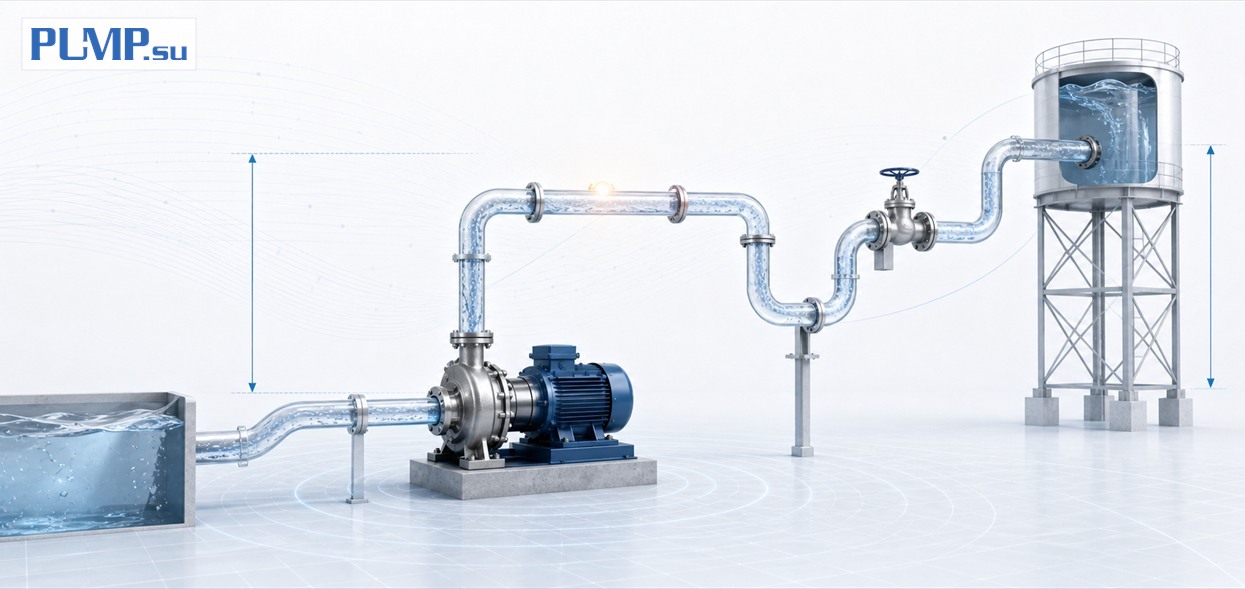

Напор характеризует способность насоса перемещать жидкость через трубопровод и оборудование системы. Он расходуется на подъём между уровнями, преодоление потерь в трубах, арматуре и местных сопротивлениях, а также на создание требуемого давления в конечной точке.
Поэтому геометрическая высота подъёма — только одна часть требуемого напора. Даже в горизонтальной системе насос должен компенсировать гидравлическое сопротивление. Чем сложнее и протяжённее трасса, тем внимательнее проверяют потери для расчётного расхода.
В каких единицах измеряют напор
В характеристиках насосов напор обычно приводят в метрах. Это не буквальная высота корпуса или длина трубопровода, а энергетический параметр потока. Давление и напор связаны, однако их нельзя без уточнений считать одним и тем же: при переходе между ними учитывают свойства жидкости.
Напор и рабочая точка
Насос не создаёт один неизменный напор при любом расходе. Его возможности описывает характеристика Q–H: каждой подаче соответствует свой напор. Фактический режим определяется рабочей точкой — пересечением характеристики насоса с характеристикой системы.
Максимальный напор обычно относится к режиму с минимальной подачей, а максимальная подача — к другому участку кривой. Поэтому эти два предельных значения нельзя объединять в одну рабочую пару. При подборе проверяют, обеспечивает ли конкретная модель одновременно требуемые расход и напор.
Из чего складывается требуемый напор
- Разность уровней. Учитывается высота между исходной и конечной точками системы.
- Потери в трубопроводе. Они зависят от расхода, длины и диаметра труб, материала и состояния внутренней поверхности.
- Местные сопротивления. Повороты, клапаны, фильтры, теплообменники и другая арматура создают дополнительные потери.
- Требования в точке потребления. В некоторых системах после преодоления трассы должно сохраняться заданное давление.
Как использовать напор при подборе
Сначала определяют расчётный расход системы, затем находят требуемый напор при этом расходе. Полученная пара образует рабочую точку. После первичного отбора по каталожным диапазонам проверяют рабочую кривую выбранной модификации и условия её применения.
Избыточный запас не заменяет расчёт: слишком большой напор может потребовать регулирования и увести оборудование от подходящего режима. Недостаточный напор не позволит обеспечить требуемую подачу через реальное сопротивление системы.
Связь с подбором насоса
Практический порядок расчёта расхода, напора и рабочей точки разобран в статье «Как подобрать насос по параметрам». После определения исходных данных можно перейти к подбору насосов PUMP.su и сравнивать модели в одном расчётном режиме.
